Architektur und Beton

Beton ist äußerst vielseitig. PERI hat es sich zur Aufgabe gemacht, die Realisierung kreativer Ideen aus Beton zu unterstützen. Zum Beispiel mit individuellen Schalungen, Gerüst- und Ingenieurleistungen aber auch mit digitalen Lösungen wie BIM oder Sensoren und der 3D-Betondrucktechnologie. Auf dieser Website finden Sie Anregungen für die Planung mit Beton sowie zahlreiche Projekte, die veranschaulichen, wie architektonische Gestaltungselemente umgesetzt werden können.

Ankerraster und Fugenanordnung

Das Anker- und Fugenbild wird häufig für die Gestaltung von Sichtbetonprojekten eingesetzt. Die verwendete Schalung spielt dabei eine wichtige Rolle. Bei Rahmenschalungen sind Ankerraster und der Rahmenabdruck im Beton vorgegeben. Mit den mittig angeordneten Ankerstellen ergibt sich ein regelmäßiges Fugenbild – horizontal wie vertikal. PERI bietet mit der Kombinationsmöglichkeit verschiedener Elementgrößen zudem die Option, die Betonflächen flexibel zu gestalten. Rahmenschalungen erzielen in der Regel Sichtbetonergebnisse von SB 1 bis SB 2. Mit PERI MAXIMO ist nach Abstimmung mit dem Auftraggeber auch die Herstellung der Sichtbetonklasse SB 3 möglich.

Trägerschalungen bieten univer­selle Gestaltungsmöglichkeiten ohne Rahmenabdruck im Beton­bild. Während vorgefertigte Standardsektionen festgelegte Elementgrößen entsprechend den Spezifikationen aufweisen, sind objektbezogene Schalungs­sektionen flexibler. Schalhaut (Typ, Größe, Befestigung), ­Träger- und Riegellage (Abstände) sowie das Ankerraster sind unter Beachtung der Systemgrundsätze frei wählbar. Je nach System werden Sichtbetonergebnisse von SB 3 bis SB 4 erzielt.

Mit der PERI Library+ haben Architekten die Möglichkeit, die passende Schalungslösung bereits in der Planungsphase in ein Revit-Modell zu integrieren, um das finale Betonbild vorab zu visualisieren.

Nachfolgend finden Sie eine Auswahl an Projekten, bei denen Ankerraster und Fugenanordnung als architektonisches Gestaltungselement zum Einsatz kamen.

  • Tadao Ando
    Pulitzer Art Museum
    Architekt: Tadao Ando
    Auf zwei Ebenen präsentiert das Pulitzer Art Museum zeitgenössische und historische Kunst. Das nahezu fensterlose Kunstzentrum aus der Feder des japanischen Stararchitekten Tadao Ando besteht aus zwei kubischen Baukörpern mit beeindruckenden Sichtbetonoberflächen und messerscharfen Kanten. Das ebene, strukturlose Betonbild mit exakt angeordneten Ankerstellen wurde mit der PERI VARIO Träger-Wandschalung realisiert. Diese konnte vielseitig an die unterschiedlichsten Wandformen angepasst werden.

Ankerausbildungen

Ein sehr effektives Gestaltungselement von Sichtbetonwänden sind die Ankerlöcher. Diese können entweder offen bleiben oder verschlossen werden. Zum Verschließen bieten sich Faserbeton- bzw. Gießbetonkonen oder Verschlussstöpsel an. Abhängig davon, ob der Verschluss bündig mit dem Wandelement abschließt oder nach hinten versetzt ist, entsteht ein flächenbündiger Verschluss oder eine Schattenfuge.

Das Raster der Schalungsanker ist abhängig vom verwendeten System und lässt sich nur bedingt beeinflussen, zum Beispiel durch sogenannte Blindanker. Sie ergänzen die für die Schalung notwendigen Ankerstellen. Dadurch wird ein gleichmäßiges und geordnetes Ankerbild erzielt.

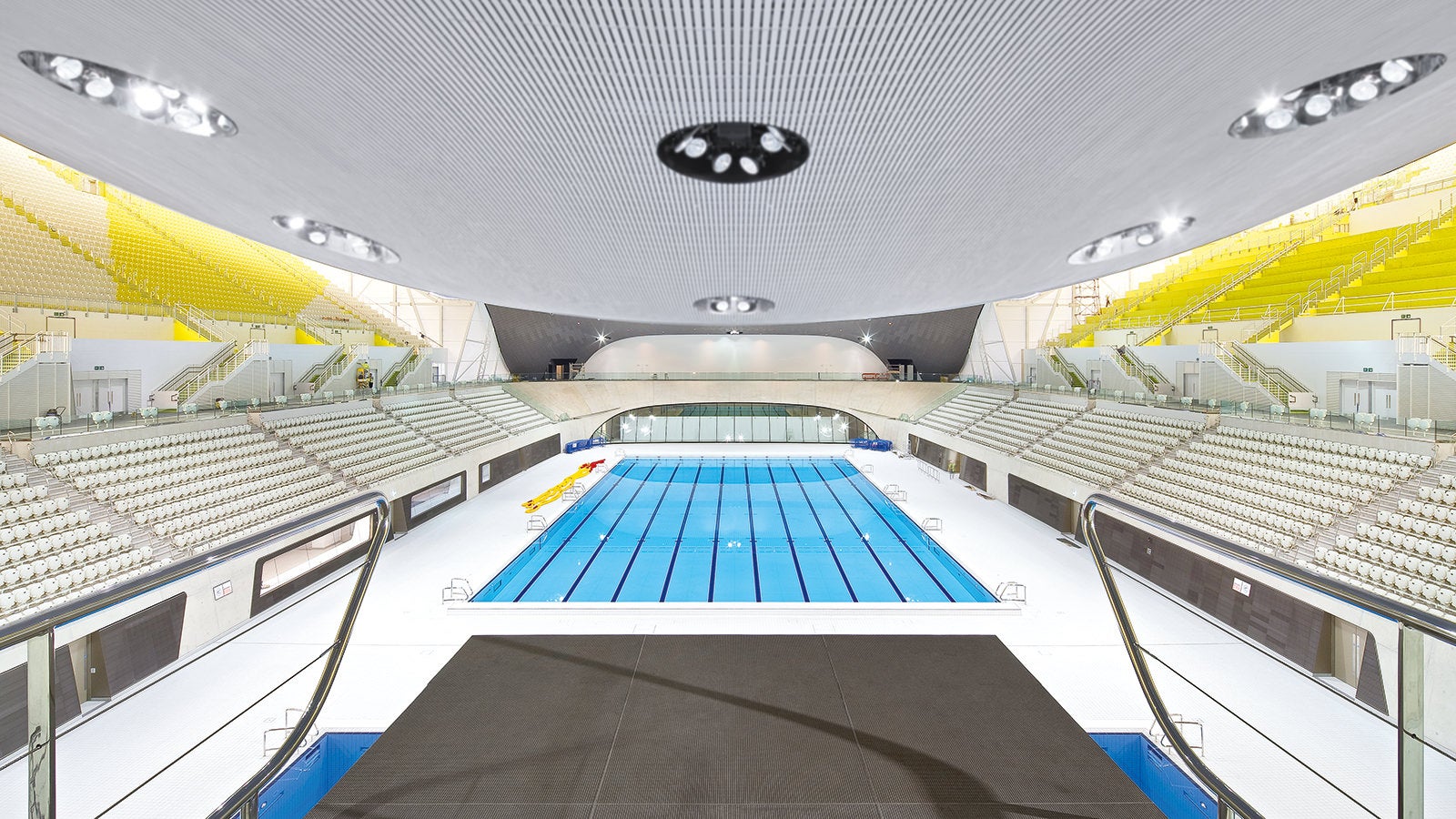

Kreative Bauformen

Außergewöhnliche Geometrien, scharfe Kanten oder gekrümmte Oberflächen sind das Erkennungszeichen vieler Bauwerke. Zu ihrer Verwirklichung werden meist speziell angefertigte Freiformschalungen benötigt. PERI Ingenieure planen diese architekturspezifischen Schalungskörper auf Grundlage eines 3D-Modells. Für eine präzise Anordnung des später sichtbaren Fugen- und Ankerrasters betrachten sie stets auch die Schalungsmontage auf der Baustelle. Im Werk können die 3D-Volumenkörper anschließend millimetergenau vormontiert werden, sodass sie sich später auf der
Baustelle unkompliziert zusammensetzen lassen. Die vielfältigen internationalen Projekterfahrungen
von PERI haben zu einer hochgradigen Detaillierung und Standardisierung im Ablauf solcher Schalungsprojekte geführt. Dadurch sind zum Beispiel größere Elemente, verbesserte Elementverbindungen sowie höhere Betondrücke und Betonierhöhen als normalerweise möglich. Gleichzeitig werden Betonoberflächen in höchster Sichtqualität ohne sichtbare Abdrücke im Beton erzielt.

Auch gekrümmte Wände lassen sich mit PERI Systemen errichten: Durch polygonale Annäherungen an die gewünschte Geometrie mit Hilfe von Rahmenschalungen oder mit individuell angefertigten Trägerschalungen. Kreisrunde Wandbereiche mit Biegeradien von 1,00 m bis etwa 20,00 m sind stufenlos realisierbar.

3D-Betondruck

3D-Drucker bieten zahlreiche neue architektonische Gestaltungsmöglichkeiten, die schnell und
kostengünstig umgesetzt werden können. Von individuellen Formen bis hin zu besonderen
Oberflächen und Farben ist nahezu alles realisierbar. PERI hat aus der Technologie mit dem
COBOD BOD2 im Jahr 2020 einen vollumfänglichen Bauprozess entwickelt und sorgte so für
die ersten 3D-gedruckten Häuser, die regulär vermietet und bewohnt werden.

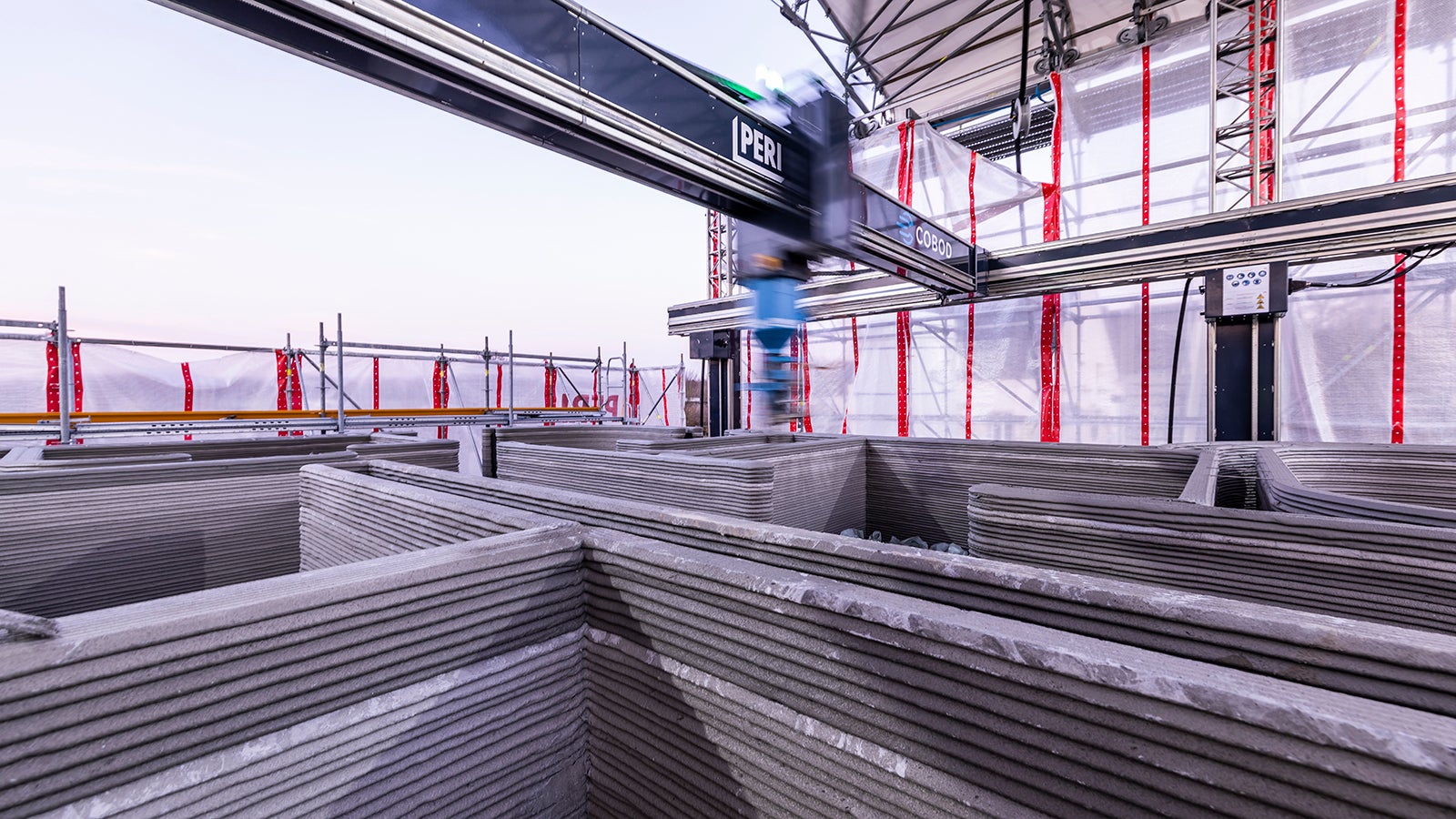

  • Der COBOD BOD2 3D-Betondrucker bietet zahlreiche architektonische Gestaltungsmöglichkeiten
    Gestaltungsmöglichkeiten mit dem 3D-Drucker
    Charakteristisch für die Gebäude des COBOD BOD2 sind Oberflächen in 3D-Druckoptik. Neben pulsierenden Strukturen sind aber auch Oberflächen in glatter Optik problemlos möglich. Zum einfacheren Verputzen bietet sich eine Terrassenstruktur an. Auch sonst sind dem Drucker kaum Grenzen gesetzt – Duschen, Kamine, Küchenunterbauten können problemlos mitgedruckt werden. Weitere Gestaltungsmöglichkeiten bieten sich durch das Spiel mit Überhängen so wie unterschiedlichen Höhen und Breiten der Druckschichten.

MESH Technologie

Die MESH Technologie ist eine robotergestützte Technologie zur effizienten und kostengünstigen Herstellung komplexer Stahlbetonteile – ganz ohne Schalung

Kern der Idee ist es, komplexe oder gekrümmte Bewehrungskörbe, die bei herkömmlichen Schalungsmethoden in aufwändiger Handarbeit hergestellt wurden, durch ein automatisiertes Vorfertigungsverfahren anzufertigen. Die so geschaffenen 3D-Bewehrungselemente dienen als Schalung und Bewehrung gleichermaßen und werden durch eine spezifische Betonmischung verfüllt.

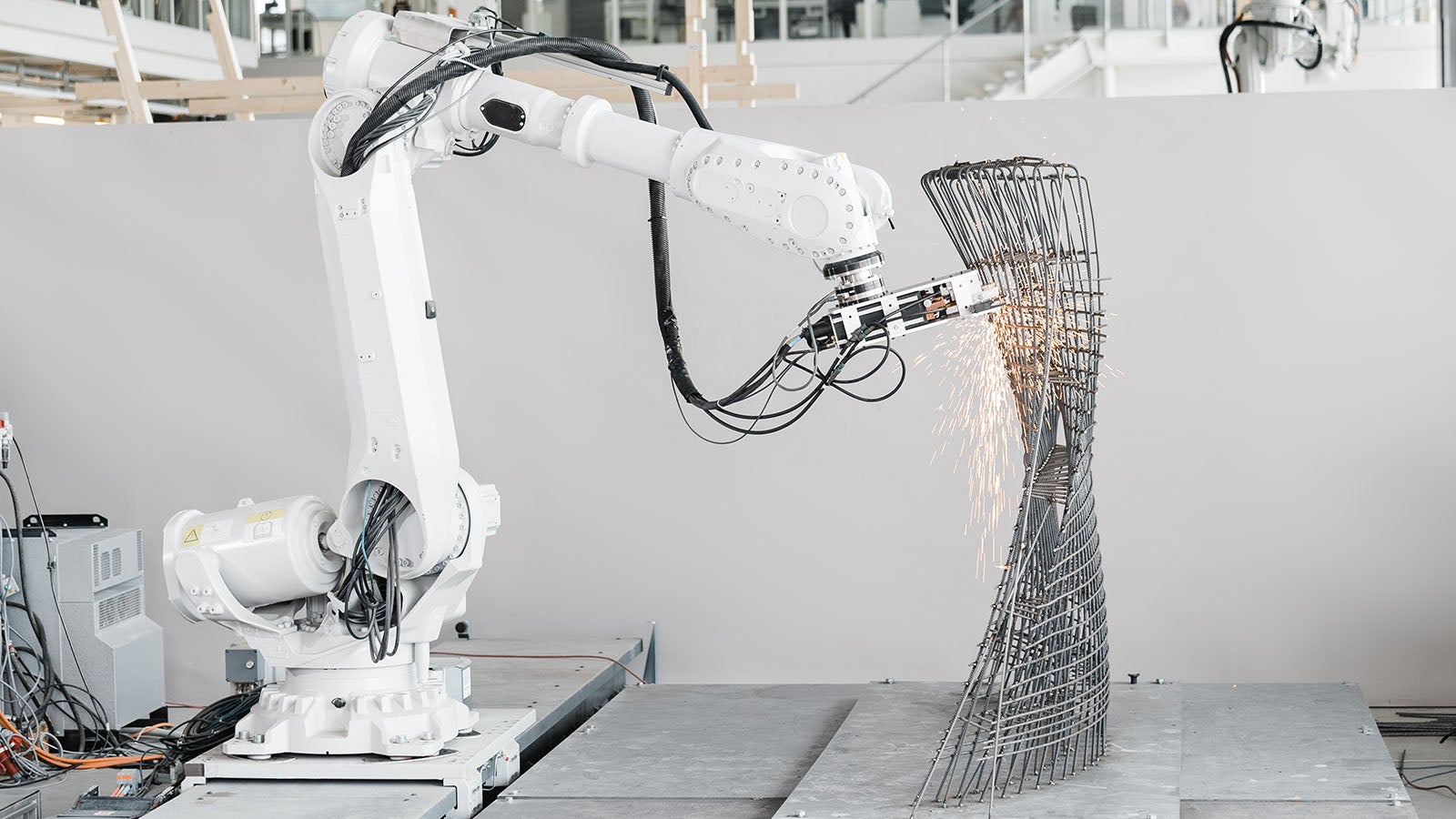

  • Die MESH Technologie ist eine robotergestützte Technologie zur effizienten und kostengünstigen Herstellung komplexer Stahlbetonteile. (Foto: MESH AG)
    Automatisiertes und robotergestütztes Vorfertigungsverfahren

    Die MESH Technologie kombiniert digitale Planung mit roboter-gestützter Fabrikation und ermöglicht so eine schnelle und einfache Herstellung der 3D-Bewehrungselemente. Diese können als Schalung und Bewehrung in einem eingesetzt werden. (Foto: MESH AG)

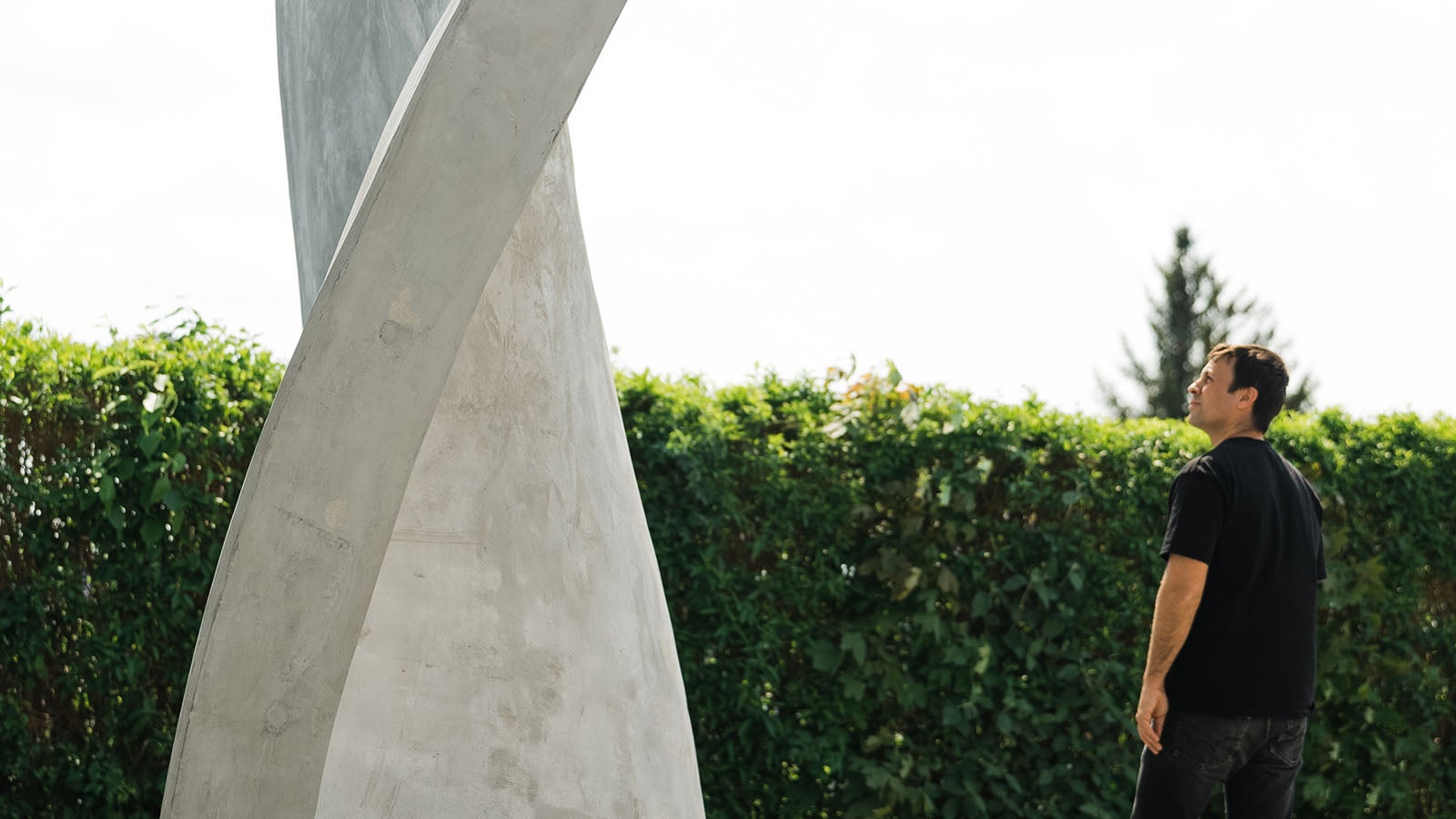

  • Bauen neu gedacht. (Foto: MESH AG)
    Hohe Designfreiheit

    Die MESH Technologie bietet eine völlig neue Gestaltungsfreiheit in Hinblick auf Form und Oberflächenstruktur sowie die Möglichkeit zur kosteneffizienten Realisierung komplexer Geometrien. (Foto: MESH AG)
