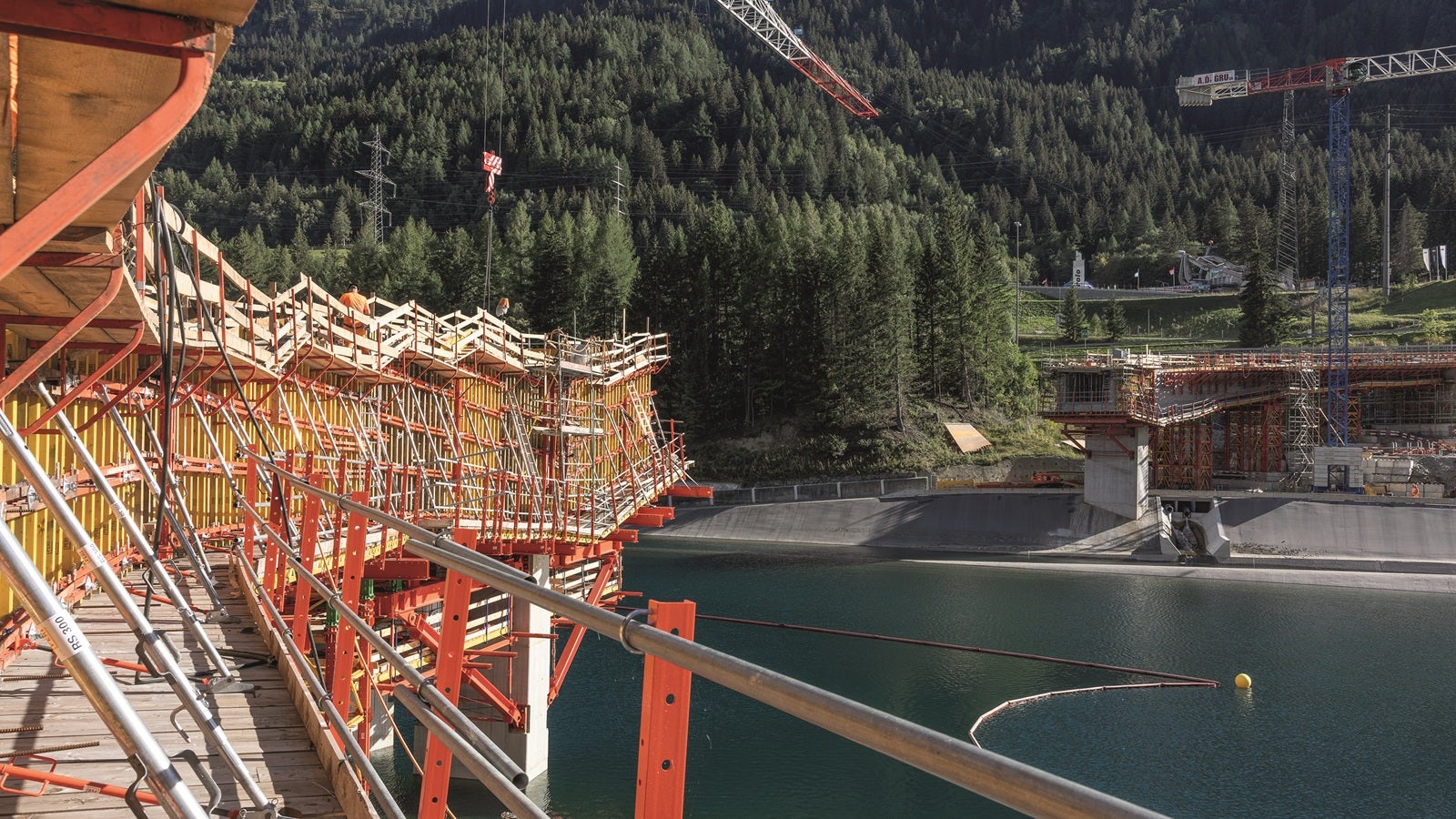

Ponte Valnit in Airolo: Brückenbau für die zweite Gotthard-Röhre

Erste Bauabschnitte unter anspruchsvollen Bedingungen

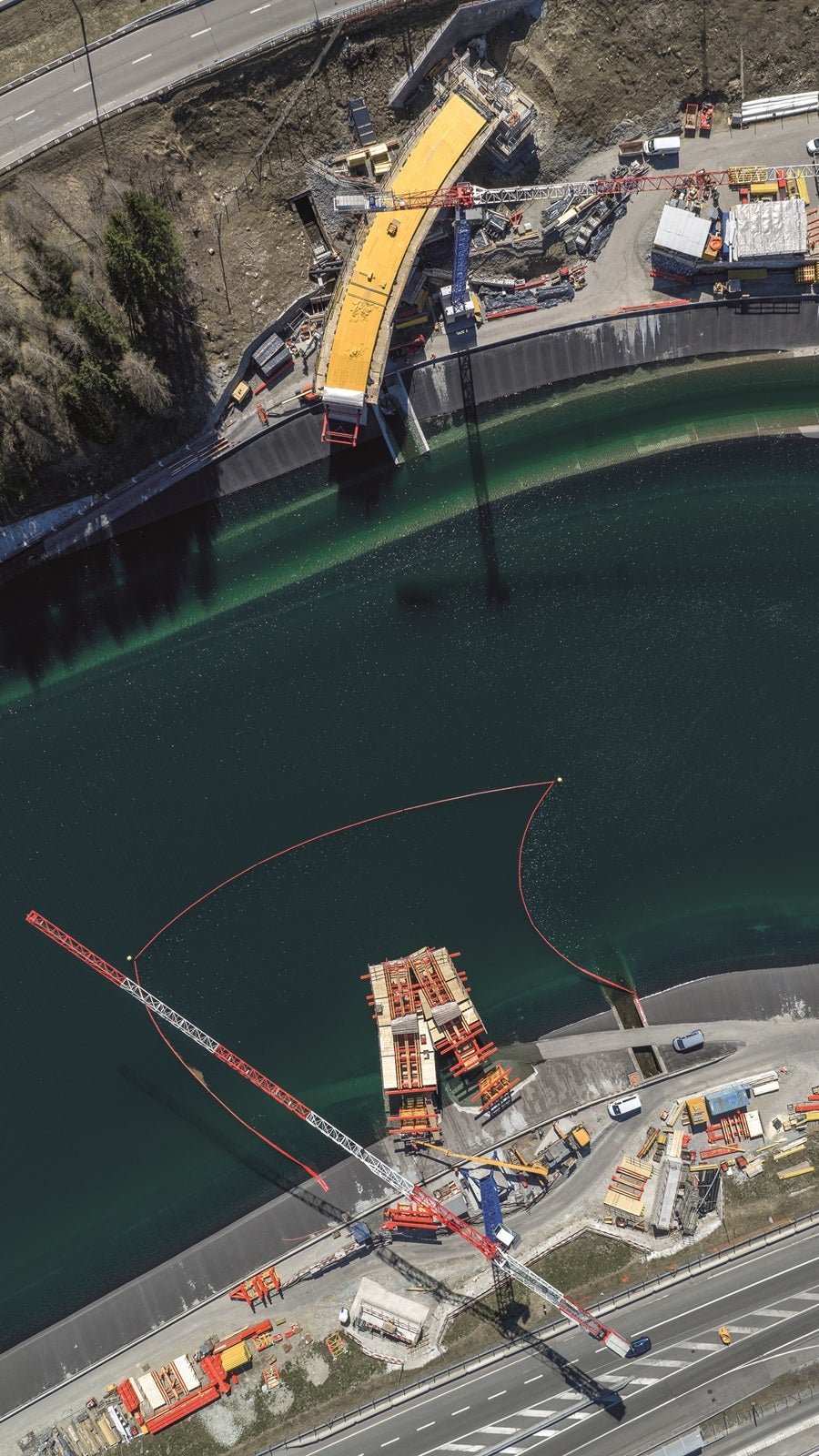

Die Baustelle wurde in einen Nord- und einen Südbereich unterteilt. Die Arbeiten begannen auf beiden Seiten mit der Herstellung der seitlichen Spannfelder. Für die inneren Bereiche kamen Standard-Schalungselemente zum Einsatz, während die äußeren Betonflächen in Sichtbeton ausgeführt wurden. Für die geforderte Sichtbetonoberfläche mit Holzmaserungsstruktur wurde auf den Schalungen eine entsprechende Holzverkleidung angebracht.

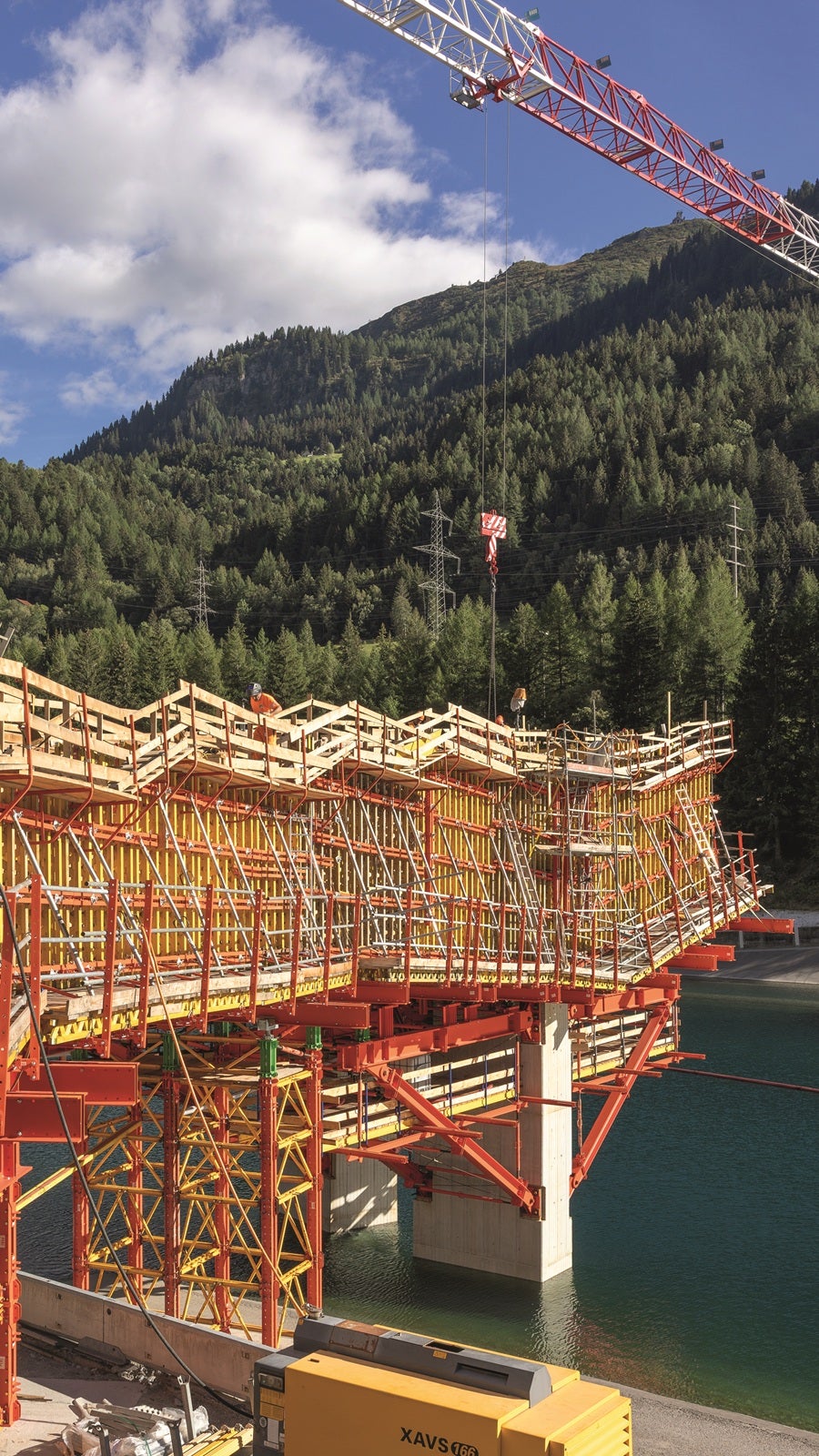

Die Geometrie der Brücke stellte dabei besondere Anforderungen an die Umsetzung. Neben dem Verlauf in einer Neigung und Kurve mussten auch variable Breiten sowie auskragende Bereiche über dem Wasser berücksichtigt werden. Gleichzeitig mussten hohe Lasten aufgenommen sowie die eingeschränkten Möglichkeiten zur Abstützung berücksichtigt werden. Der begrenzte Zugang für den Kran sowie die knappen Flächen für Montage und Materiallagerung erschwerten die Arbeiten zusätzlich.

Auch die Organisation der Baustellenabläufe spielte eine wichtige Rolle. Nord- und Südbereich waren räumlich voneinander getrennt und boten nur begrenzte Lager- und Montageflächen. Materiallieferungen, Montageprozesse und Personaleinsatz mussten daher detailliert geplant und eng aufeinander abgestimmt werden. Gleichzeitig galt es, eine Durchfahrt für Baufahrzeuge aufrechtzuerhalten. Die Organisation der Lieferungen und deren zeitliche Koordination waren dabei wesentliche Bestandteile der Projektabwicklung.

Maßgeschneiderte Lösungen für die Brückenkonstruktion

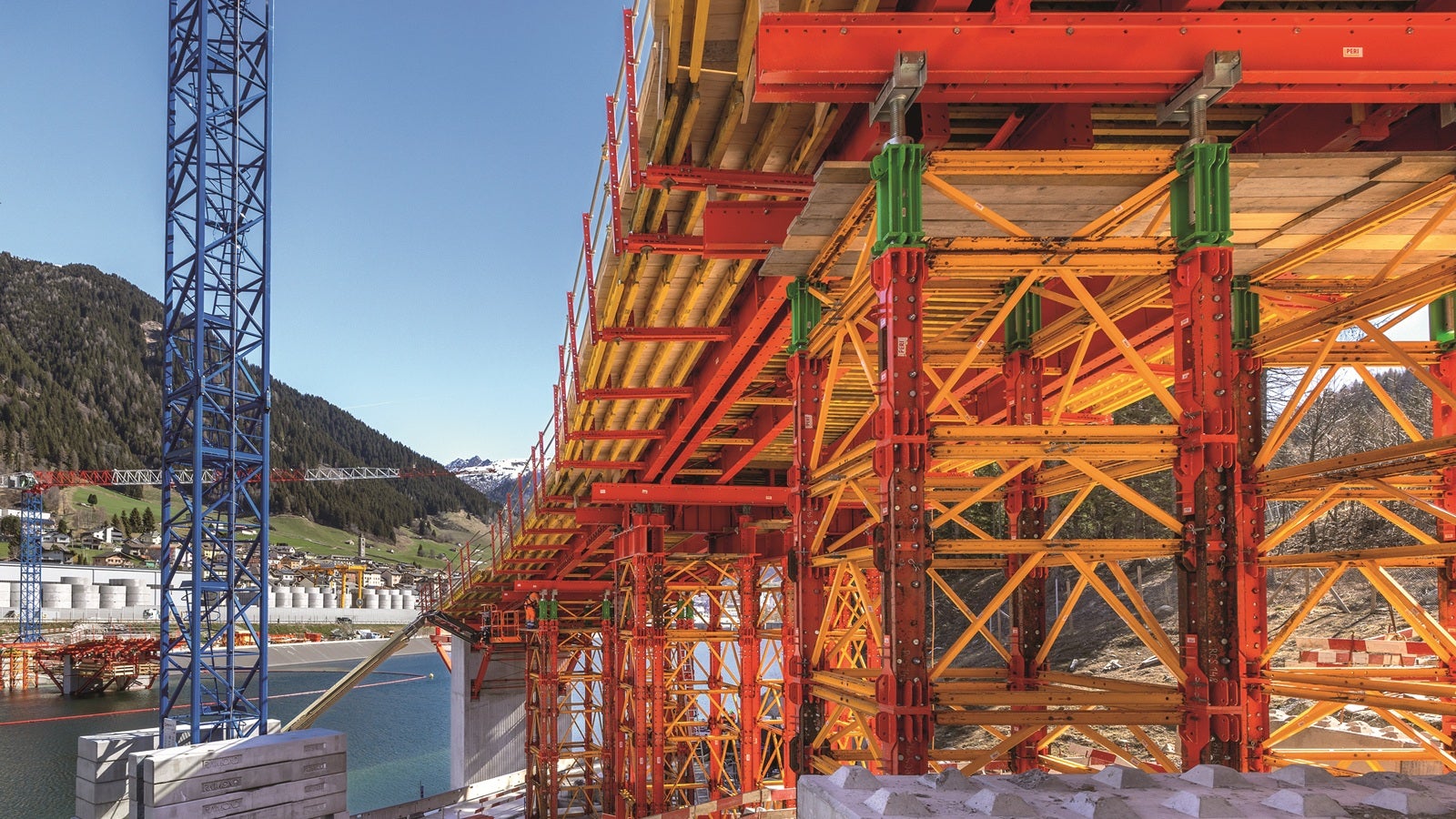

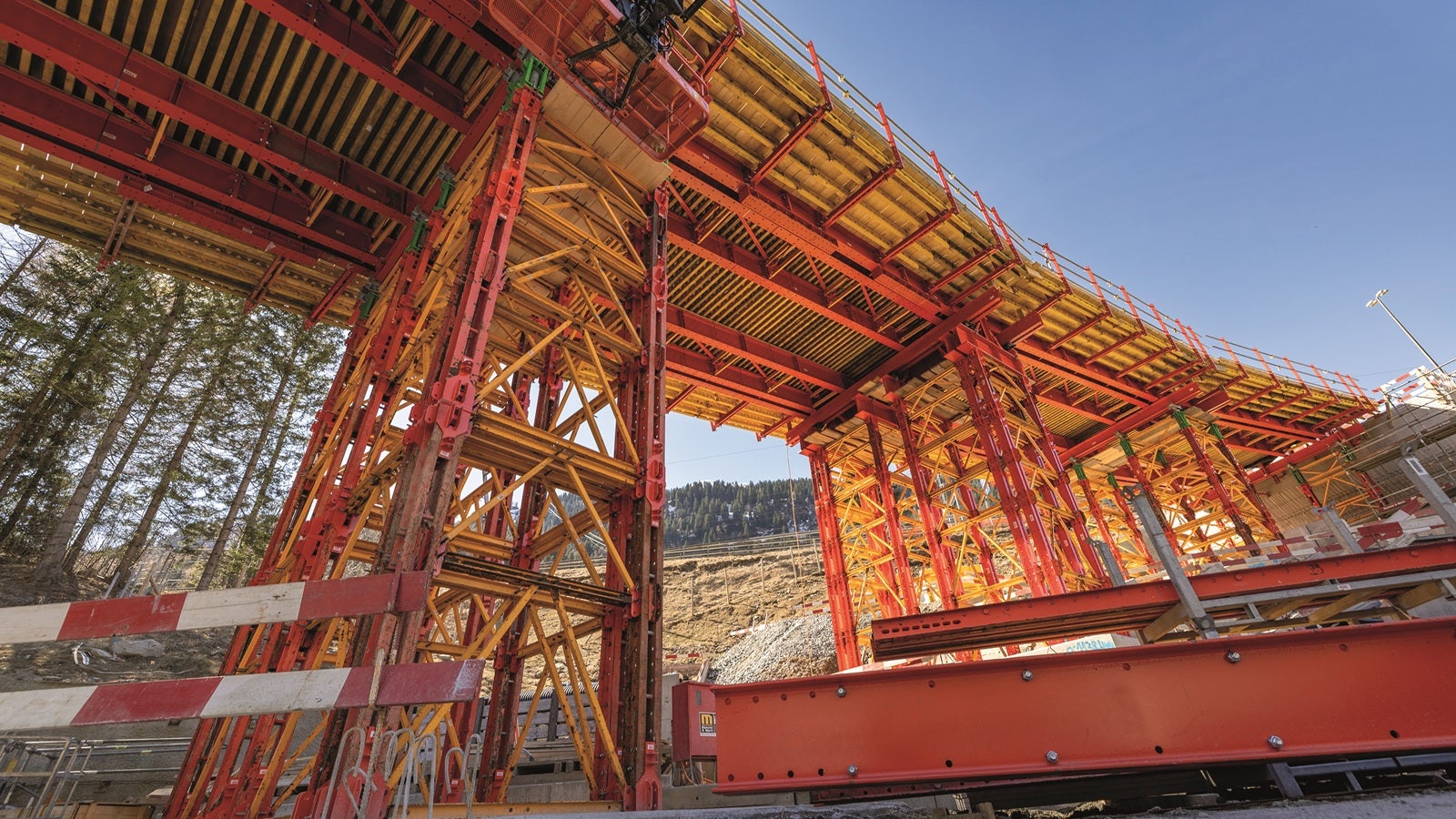

Für die Herstellung der seitlichen Brückenfelder war daher eine temporäre Unterstützungsstruktur erforderlich, die für die Aufnahme hoher Lasten ausgelegt war. Aufgrund der Vielzahl an Randbedingungen reichte eine einzelne Standardlösung nicht aus. Stattdessen kombinierte PERI VARIOKIT Schwerlasttürme VST und MULTIPROP Stützen mit VARIO Schalungssystemen und projektspezifischen Sonderkonstruktionen.

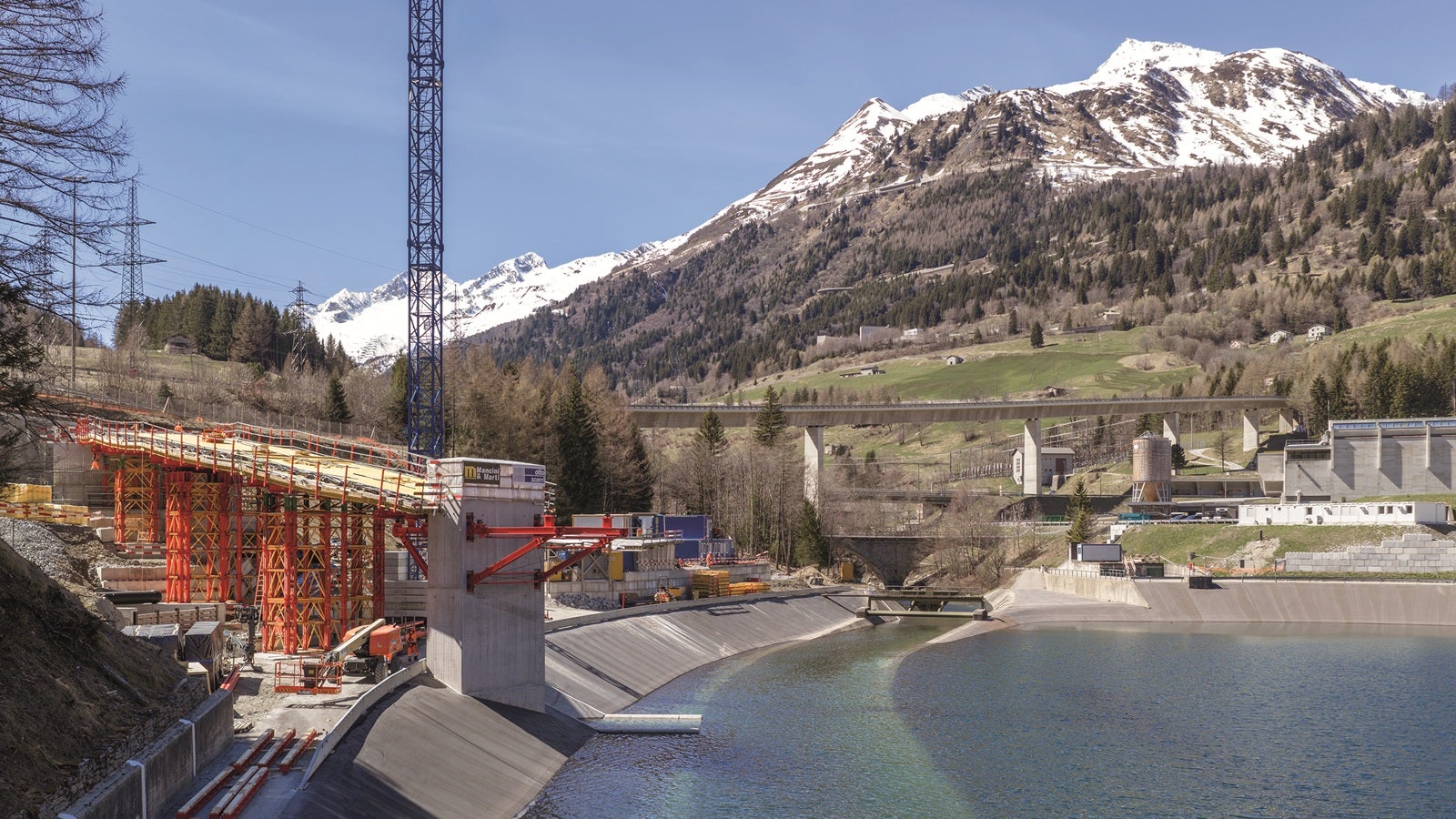

Die VARIO Schalungselemente wurden direkt auf der Baustelle montiert und an die Geometrie des Bauwerks angepasst. Ergänzend kamen speziell entwickelte Tragkonsolen zum Einsatz. Diese waren für die Aufnahme hoher Lasten ausgelegt, konnten oberhalb der Wasserlinie montiert werden und erfüllten zugleich die geometrischen und statischen Anforderungen der Bauphase.

Eine weitere Besonderheit bildeten die für mehrere Bauphasen vorgesehenen Stütztürme. In der ersten Bauphase nahmen sie die Betonierlasten in den seitlichen Abschnitten auf. Für die spätere Herstellung des Mittelabschnitts wurden sie zusätzlich mit hydraulischen Zylindern ausgestattet. Während die übrige Ausrüstung nach den ersten Arbeiten demontiert und zurückgeführt werden konnte, verblieben die Türme bis zum Abschluss der Bauarbeiten auf der Baustelle. Durch diese mehrfache Nutzung ließ sich die insgesamt benötigte Materialmenge reduzieren.

Von der Brückenplatte bis zum Freivorbau

Für die auskragenden Bereiche der Brückenplatte kam eine standardisierte VARIOKIT Lösung zum Einsatz. VARIOKIT ist ein modulares System aus standardisierten Bauteilen, die an projektspezifische Anforderungen angepasst werden können. Im Vergleich zu einer vollständig projektspezifischen Sonderkonstruktion konnten dadurch Kosten eingespart werden. Gleichzeitig ermöglichte das System eine schnelle Montage sowie ein einfaches Positionieren und Höheneinstellen der Schalung.

Im weiteren Projektverlauf folgt die Herstellung des Mittelfelds zwischen den beiden Hauptpfeilern. Da sich dieser Bauabschnitt über einem in Betrieb befindlichen Wasserreservoir befindet, ist eine temporäre Abstützung auf dem Gewässerboden nicht möglich. Eine dafür erforderliche Gründung könnte die Abdichtung des Reservoirs beschädigen. Für die Herstellung des Mittelabschnitts ist daher der Einsatz des VBC Freivorbau-Systems vorgesehen, das eine Ausführung ohne diese Zwischenunterstützungen ermöglicht.

Die Ponte Valnit zeigt, wie sich unterschiedliche Bauzustände und komplexe Geometrien durch ein aufeinander abgestimmtes Schalungs- und Traggerüstkonzept innerhalb eines Gesamtprojekts realisieren lassen. Entscheidend war dabei nicht der Einsatz einzelner Systeme, sondern deren projektspezifische Kombination und Anpassung an Geometrie, Lasten und Bauablauf. Die sorgfältige Planung der Bauabschnitte sowie die Koordination von Materiallieferungen und Montageprozessen bildeten dabei die Grundlage für die Umsetzung des Brückenbauwerks.
